| Параметр | ЦМП |
|
Подача, м3/ч |
6-600 |
| Напор, м | 20-350 |
| Мощность ЭД, квт | 5,5-200 |
|
Синхронная частота вращения ротора, ЭД, об/мин |
1500/3000 |

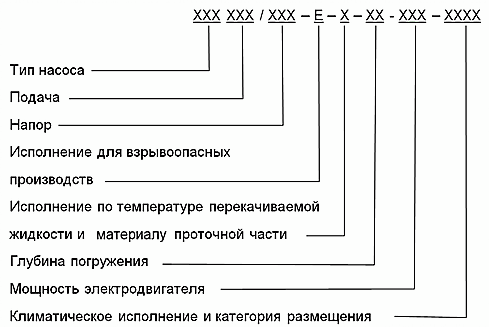

Для полупогружных насосных агрегатов типа ЦМП устанавливается следующая структурная схема обозначения:
Условные обозначения исполнений насоса по температуре перекачиваемой жидкости и материалу проточной части:
– от минус 40°С до плюс 80°С, углеродистая сталь..........................................1;
– от минус 40°С до плюс 180°С, углеродистая сталь........................................2;
– от минус 40°С до плюс 280°С, углеродистая сталь........................................3;
– от минус 40°С до плюс 80°С, коррозионностойкая сталь.............................4;
– от минус 40°С до плюс 180°С, коррозионностойкая сталь...........................5;
– от минус 40°С до плюс 280°С, коррозионностойкая сталь...........................6.
Условия эксплуатации
Насосные агрегаты типов ЦМ (ГДМ) и ЦМП (ГДМП) относятся к оборудованию неэлектрическому, предназначенному для применения в потенциально взрывоопасных зонах класса 1 и 2 (классы по ГОСТ IEC 60079-10-1-2011) категории IIA, IIB и IIC (подгруппы по ГОСТ Р МЭК 60079-20-1-2011) и температурным классам Т1, Т2, Т3, Т4, Т5 и Т6 (по ГОСТ Р МЭК 60079-20-1-2011) в соответствии с ГОСТ 31438.1-2011 и присвоенной маркировкой взрывозащиты по ГОСТ 31441.1-2011.
| Температурный класс | Максимальная допустимая температура перекачиваемой жидкости, oC |
| T1 | 400 |
| T2 | 270 |
| T3 | 185 |
| T4 | 125 |
| T5 | 85 |
| T6 | 60 |
Требования к перекачиваемой жидкости
| Параметр перекачиваемой жидкости | Ограничения |
| Содержание механических примесей, % | до 6 |
| Размер твердых частиц, мм | до 4 |
| Микротвердость частиц, МПа (кгс/см2) | до 65 (650) |
| Ферромагнитные включения | не допускаются |
| Температура, oС | от -40 до 280 |
| Плотность, кг/м3 | до 1800 |
| Кинематическая вязкость, м2/с (сСт) | до 30х10-6 (30) |
