Насосные агрегаты ГДМ, ГДМП, ЦМ, ЦМП предназначены для перекачивания таких продуктов, как стабильный газовый конденсат, нефть и нефтепродукты, диэтиленгликоль, аммиак, ШФЛУ, вода и водометанольная смесь, химически активные жидкости, бензина, дизельного топлива, для чего разработано более 100 моделей насосов, своими техническими параметрами равномерно охватывающих указанный диапазон. Насосные агрегаты комплектуются взрывозащищенными электродвигателями. Имеются все необходимые лицензии для использования насосных агрегатов в нефтегазовой и химической промышленности России №РРС 00-36828.

Горизонтальные насосные агрегаты типа «ЦМ»

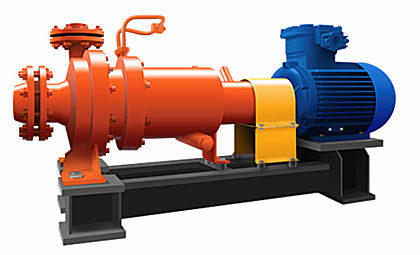

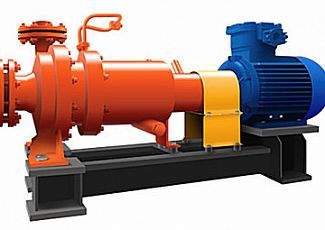

Горизонтальные центробежные герметичные насосные агрегаты с приводом через магнитную муфту типа ЦМ

 Параметр ЦМ
 Подача, м3
 10-300
 Напор, м  40-750
 Мощность ЭД, квт  5,5-630
 Синхронная частота вращения ротора, ЭД, об/мин
 1500/3000

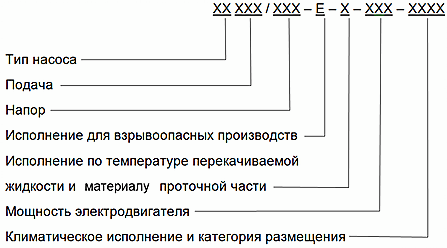

Для горизонтальных насосных агрегатов типа ЦМ устанавливается следующая структурная схема обозначения:



Условные обозначения исполнений насоса по температуре перекачиваемой жидкости и материалу проточной части:
– от минус 40°С до плюс 80°С, углеродистая сталь..........................................1;
– от минус 40°С до плюс 180°С, углеродистая сталь........................................2;
– от минус 40°С до плюс 280°С, углеродистая сталь........................................3;
– от минус 40°С до плюс 80°С, коррозионностойкая сталь.............................4;
– от минус 40°С до плюс 180°С, коррозионностойкая сталь...........................5;
– от минус 40°С до плюс 280°С, коррозионностойкая сталь...........................6.


Условия эксплуатации

Насосные агрегаты типов ЦМ (ГДМ) и ЦМП (ГДМП) относятся к оборудованию неэлектрическому, предназначенному для применения в потенциально взрывоопасных зонах класса 1 и 2 (классы по ГОСТ IEC 60079-10-1-2011) категории IIA, IIB и IIC (подгруппы по ГОСТ Р МЭК 60079-20-1-2011) и температурным классам Т1, Т2, Т3,  Т4, Т5 и Т6 (по ГОСТ Р МЭК 60079-20-1-2011) в соответствии с ГОСТ 31438.1-2011 и присвоенной маркировкой взрывозащиты по ГОСТ 31441.1-2011.

 Температурный класс Максимальная допустимая температура перекачиваемой жидкости, o
 T1 400
 T2 270
 T3 185
 T4 125
 T5 85
 T6 60

Требования к перекачиваемой жидкости

 Параметр перекачиваемой жидкости Ограничения
 Содержание механических примесей, % до 6
 Размер твердых частиц, мм до 4
 Микротвердость частиц, МПа (кгс/см2) до 65 (650)
 Ферромагнитные включения не допускаются
 Температура, oС от -40 до 280
 Плотность, кг/м3 до 1800
 Кинематическая вязкость, м2/с (сСт) до 30х10-6 (30)
