Данные роликоопоры устанавливаются в качестве рядовых роликоопор верхней ветви ленточного конвейера, когда требуется плоская несущая лента, а также применяются для поддержания нижней ветви конвейерной ленты.

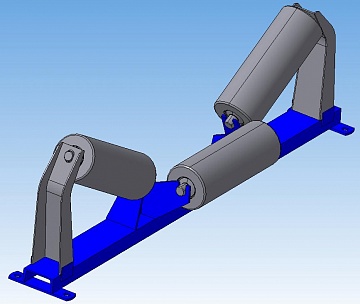

Пример условного обозначения роликоопоры верхней желобчатой для ленточного конвейера с шириной ленты В=800 мм, с роликами конвейерными диаметром 127 мм и углом наклона боковых роликов 30 градусов: ЖГ 80-127-30
Техническое описание
|
ШИФР |
B, мм |
A, мм |
L, мм |
d, мм |
h, мм |
альфа, град |
|
ЖГ40-102-30 |
400 |
620 |
160 |
102 |
149 |
30 |
|
ЖГ40-89-30 |
400 |
820 |
160 |
89 |
149 |
30 |
|
ЖГ50-102-30 |
500 |
720 |
200 |
102 |
149 |
30 |
|
ЖГ50-89-30 |
500 |
720 |
200 |
89 |
149 |
30 |
|
ЖГ65-102-30 |
650 |
870 |
250 |
102 |
149 |
30 |
|
ЖГ65-89-30 |
650 |
870 |
250 |
89 |
149 |
30 |
|
ЖГ80-127-30 |
800 |
1100 |
310 |
133 |
176,5 |
30 |
|
ЖГ80-159-30 |
800 |
1100 |
310 |
159 |
200,5 |
30 |
|
ЖГ100-127-30 |
1000 |
1300 |
380 |
133 |
176,5 |
30 |
|
ЖГ100-159-30 |
1000 |
1300 |
380 |
159 |
200,5 |
30 |
|
ЖГ120-127-30 |
1200 |
1550 |
460 |
133 |
176,5 |
30 |
|
ЖГ120-159-30 |
1200 |
1550 |
460 |
159 |
200,5 |
30 |
|
ЖГ140-159-30 |
1400 |
1750 |
530 |
159 |
210,5 |
30 |
|
ЖГ140–194.30 |
1400 |
1750 |
530 |
194 |
243 |
30 |
|
ЖГ160-159-30 |
1600 |
1950 |
600 |
159 |
212,5 |
30 |
|
ЖГ160-194-30 |
1600 |
1950 |
600 |
194 |
212,5 |
30 |
|
ЖГ200-159-30 |
2000 |
2400 |
750 |
159 |
260,5 |
30 |
|
ЖГ200-194-30 |
2000 |
2400 |
750 |
194 |
260,5 |
30 |
