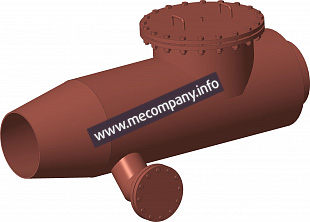

Принцип действия горизонтального грязевика основан на выпадении в осадок взвешенных частиц из воды вследствие изменения (резкого уменьшения) скорости ее движения. При нарастании гидравлического сопротивления в горизонтальном грязевике ТС 565, требуется периодическая очистка шламовой камеры от скопившейся грязи.

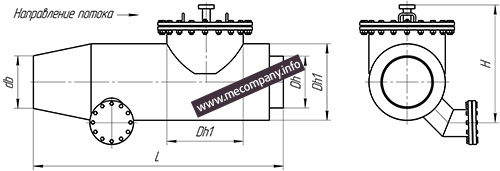

| Обозначение грязевика | Условное давление Ру, Мпа | Условный проход Dу, мм | Dн, мм | Dн1, мм | L, мм | H, мм | Масса, кг | Цена |
| Грязевик ТС-565.00.000 | 2,5 | 150 | 159 | 426 | 1400 | 585 | 339 | |
| Грязевик ТС-565.00…-01 | 200 | 219 | 1340 | 351 | ||||
| Грязевик ТС-565.00…-02 | 250 | 273 | 1400 | 625 | 365 | |||
| Грязевик ТС-565.00…-03 | 300 | 325 | 478 | 1660 | 677 | 473 | ||
| Грязевик ТС-565.00…-04 | 350 | 377 | 530 | 1750 | 729 | 613 | ||
| Грязевик ТС-565.00…-05 | 400 | 426 | 630 | 2080 | 828 | 783 | ||
| Грязевик ТС-565.00…-06 | 1,6 | 150 | 159 | 426 | 1300 | 583 | 265 | |
| Грязевик ТС-565.00…-07 | 200 | 219 | 1330 | 273 | ||||
| Грязевик ТС-565.00…-08 | 250 | 273 | 1390 | 623 | 284 | |||
| Грязевик ТС-565.00…-09 | 300 | 325 | 478 | 1645 | 675 | 390 | ||
| Грязевик ТС-565.00…-10 | 350 | 377 | 530 | 1750 | 728 | 480 | ||
| Грязевик ТС-565.00…-11 | 400 | 426 | 630 | 2050 | 826 | 723 | ||
| Грязевик ТС-565.00…-12 | 1 | 150 | 159 | 426 | 1300 | 583 | 232 | |
| Грязевик ТС-565.00…-13 | 200 | 219 | 1240 | 241 | ||||
| Грязевик ТС-565.00…-14 | 250 | 273 | 1300 | 623 | 253 | |||
| Грязевик ТС-565.00…-15 | 300 | 325 | 478 | 1555 | 675 | 316 | ||
| Грязевик ТС-565.00…-16 | 350 | 377 | 530 | 1740 | 728 | 377 | ||
| Грязевик ТС-565.00…-17 | 400 | 426 | 630 | 2060 | 826 | 520 |
