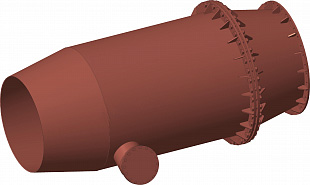

Принцип действия горизонтального грязевика основан на выпадении в осадок взвешенных частиц из воды вследствие изменения (резкого уменьшения) скорости ее движения. При нарастании гидравлического сопротивления в горизонтальном грязевике ТС 566, требуется периодическая очистка шламовой камеры от скопившейся грязи.
| Обозначение грязевика | Условное давление Ру, Мпа | Условный проход Dу, мм | Dн, мм | Масса, кг | Цена |
| Грязевик ТС-566.00.000 | 2,5(25) | 500 | 820 | 1240 | |
| Грязевик ТС-566…-01 | 600 | 920 | 1540 | ||
| Грязевик ТС-566…-02 | 700 | 1020 | 2057 | ||
| Грязевик ТС-566…-03 | 800 | 1220 | 2867 | ||
| Грязевик ТС-566…-04 | 900 | 2913 | |||
| Грязевик ТС-566…-05 | 1000 | 1420 | 4288 | ||
| Грязевик ТС-566…-06 | 1200 | 1620 | 5246 | ||
| Грязевик ТС-566…-07 | 1400 | 1820 | 6708 | ||
| Грязевик ТС-566…-08 | 1,6(16) | 500 | 820 | 894 | |
| Грязевик ТС-566…-09 | 600 | 920 | 1117 | ||
| Грязевик ТС-566…-10 | 700 | 1020 | 1488 | ||
| Грязевик ТС-566…-11 | 800 | 1220 | 2126 | ||
| Грязевик ТС-566…-12 | 900 | 2043 | |||
| Грязевик ТС-566…-13 | 1000 | 1420 | 3125 | ||
| Грязевик ТС-566…-14 | 1200 | 1620 | 4266 | ||
| Грязевик ТС-566…-15 | 1400 | 1820 | 4958 | ||
| Грязевик ТС-566…16 | 1.0(10) | 500 | 820 | 730 | |
| Грязевик ТС-566…17 | 600 | 920 | 863 | ||
| Грязевик ТС-566…18 | 700 | 1020 | 1135 | ||
| Грязевик ТС-566…19 | 800 | 1220 | 1710 | ||
| Грязевик ТС-566…20 | 900 | 1704 | |||
| Грязевик ТС-566…21 | 1000 | 1420 | 2447 | ||
| Грязевик ТС-566…22 | 1200 | 1620 | 3339 | ||
| Грязевик ТС-566…23 | 1400 | 1820 | 3912 |
