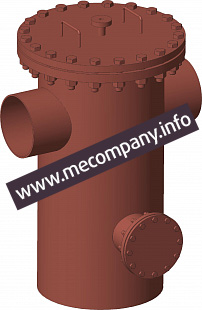

Принцип работы вертикального грязевика ТС-567.00.000 состоит в изменении направления движения потока воды, при котором крупные и средние частицы оседают в нижней части грязевика, а вода, пройдя через сетчатый фильтр, выводится из него. При увеличении гидравлического сопротивления в вертикальном грязевике ТС 567 до показателей, указанных в проектной документации к системе отопления, требуется периодическая очистка шламовой камеры от скопившейся грязи.

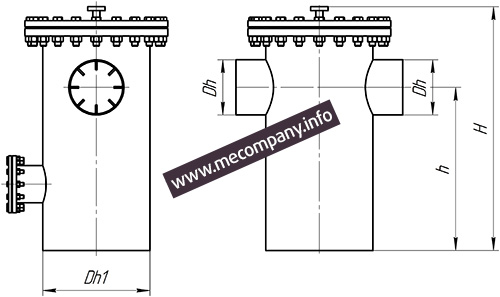

| Обозначение грязевика | Условное давление Ру, Мпа | Условный проход Dу, мм | Dн, мм | Dн1, мм | H | h | Масса, кг | Цена |
| Грязевик ТС-567.00.000 | 2,5(25) | 200 | 219 | 426 | 1071 | 740 | 310 | |
| Грязевик ТС-567…-01 | 250 | 273 | 530 | 1309 | 900 | 502 | ||
| Грязевик ТС-567…-02 | 300 | 325 | 630 | 1437 | 975 | 730 | ||
| Грязевик ТС-567…-03 | 1,6(16) | 200 | 219 | 426 | 1055 | 725 | 260 | |
| Грязевик ТС-567…-04 | 250 | 273 | 530 | 1291 | 890 | 421 | ||
| Грязевик ТС-567…-05 | 300 | 325 | 630 | 1416 | 960 | 656 |
