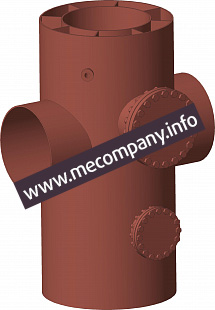

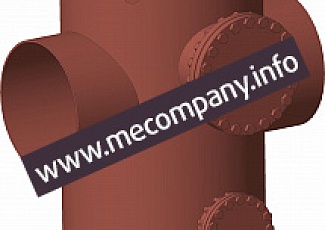

Вертикальный грязевик ТС-569 представляет собой узел расширения трубопровода, в котором происходит изменение направления потока воды и очистка её фильтрующим элементом. В нижней части грязевика, под сеткой, отсеченные и выпавшие в осадок частицы оседают. При увеличении гидравлического сопротивления в фильтре-грязевике ТС 569 тепловых пунктов, требуется периодическая очистка шламовой камеры от скопившейся грязи.

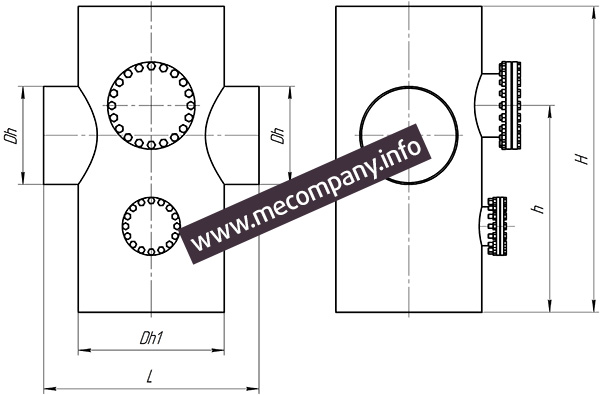

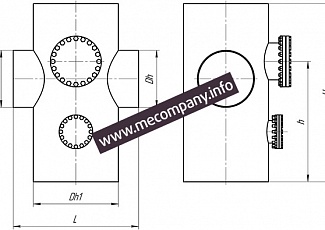

| Обозначение грязевика | Условное давление Ру, Мпа | Условный проход Dу, мм | Dн, мм | Dн1, мм | Dн2, мм | L, мм | H1, мм | h, мм | Масса, кг | Цена |
| Грязевик ТС-569.00.000 | 2,5 | 40 | 159 | 45 | 57 | 345 | 406 | 260 | 17,1 | |
| Грязевик ТС-569…-01 | 50 | 57 | 76 | 365 | 456 | 290 | 19,5 | |||
| Грязевик ТС-569…-02 | 65 | 219 | 76 | 39 | 425 | 534 | 340 | 30,7 | ||
| Грязевик ТС-569…-03 | 80 | 89 | 108 | 569 | 375 | 36,4 | ||||
| Грязевик ТС-569…-04 | 100 | 235 | 108 | 133 | 525 | 662 | 450 | 69,6 | ||
| Грязевик ТС-569…-05 | 125 | 133 | 159 | 732 | 470 | 78,6 | ||||
| Грязевик ТС-569…-06 | 150 | 426 | 159 | 194 | 650 | 933 | 550 | 114,9 | ||
| Грязевик ТС-569…-07 | 200 | 530 | 219 | 273 | 850 | 1168 | 700 | 201,9 | ||
| Грязевик ТС-569…-08 | 1,6 и 1,0 | 40 | 159 | 45 | 57 | 345 | 406 | 260 | 16,3 | |
| Грязевик ТС-569…-09 | 50 | 57 | 76 | 365 | 456 | 290 | 19,4 | |||
| Грязевик ТС-569…-10 | 65 | 219 | 76 | 89 | 425 | 534 | 340 | 29,4 | ||
| Грязевик ТС-569…-11 | 80 | 89 | 108 | 569 | 375 | 33,5 | ||||
| Грязевик ТС-569…-12 | 100 | 325 | 108 | 133 | 525 | 662 | 450 | 62,2 | ||
| Грязевик ТС-569…-13 | 125 | 133 | 159 | 732 | 470 | 70,4 | ||||
| Грязевик ТС-569…-14 | 150 | 426 | 159 | 194 | 650 | 928 | 550 | 118 | ||
| Грязевик ТС-569…-15 | 200 | 530 | 219 | 273 | 850 | 1163 | 700 | 266,7 |
