Опора неподвижная боковая Dн 194-1420 мм Т10.00.00.000

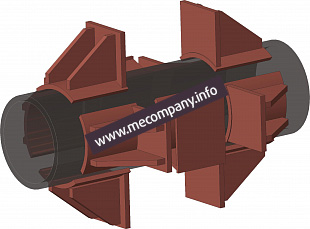

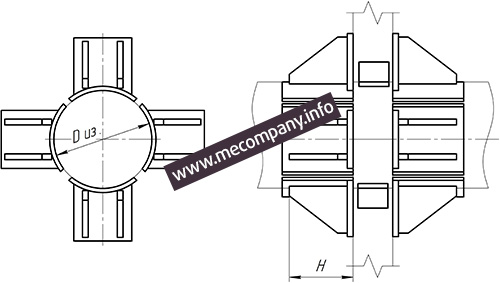

Неподвижные бокоые опоры Т.10 изготавливаются в соответствии с разработанными и утвержденными чертежами по серии 4.903-10 выпуск 4. Они применяются для технологических трубопроводов Ду=194-1420 мм. Неподвижные боковые опоры трубопроводов Т.10 представляют собой 2 упора с подушками и 2 упора без подушек из листовой стали. Опоры Т.10 используются только как неподвижные.

№ п/п	Наименование	Д тр., мм	Ширина упоров, мм	Ширина подушек, мм	Вес, кг
1	Т.10.04	194	140	80	1,14
2	Т.10.05	219	164	80	1,76
3	Т.10.06	273	200	100	2,16
4	Т.10.07	325	240	100	4
5	Т.10.08	377	277	120	5,66
6	Т.10.09	426	310	120	6,32
7	Т.10.10	480	353	160	9,68
8	Т.10.11	530	388	160	10,68
9	Т.10.12	630	327	200	12,66
10	Т.10.13	720	372	200	14,46
11	Т.10.14	820	422	200	16,42
12	Т.10.15	920	476	250	30,78
13	Т.10.16	1020	526	250	34,04
14	Т.10.17	1220	626	300	48,98
15	Т.10.18	1420	726	300	56,56
16	Т.10.19	377	410	120	16,5
17	Т.10.20	426	460	120	18,5
18	Т.10.21	530	560	160	30,4
19	Т.10.22	630	410	200	32,6
20	Т.10.23	720	460	200	36,66
21	Т.10.24	820	520	200	41,26
22	Т.10.25	920	580	250	77,76
23	Т.10.26	1020	640	250	85,58
24	Т.10.27	1220	750	300	121,86
25	Т.10.28	1420	765	300	140,74

Заказать услугу

Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Галерея

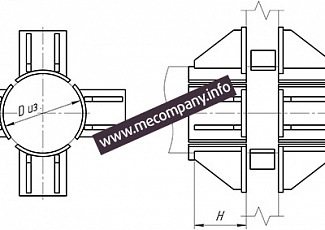

Опора неподвижная боковая Dн 194-1420 мм Т10.00.00.000
