Опора подвесная жесткая Dн 273-530 мм Т24.00.00.000

Подвесные опоры трубопроводов Т.24 применяются для надземной прокладки технологических трубопроводов ДУ=273-630 мм. Опоры для трубопроводов Т.24 состоят из 1-го хомута, упора и подвесной системы из резьбовых соединений.Опоры Т.24 используются только как подвесные.

№ п/п	Наименование	Д из.(тр), мм	Длина Н, мм	Вес, кг
1	Т.24.01	273	1630	26,1
2	Т.24.02	273	1880	27
3	Т.24.03	273	2130	27,9
4	Т.24.04	273	2380	28,7
5	Т.24.05	273	2630	29,6
6	Т.24.06	273	2880	30,5
7	Т.24.07	273	3130	32,1
8	Т.24.08	325	1660	41,8
9	Т.24.09	325	1910	43,2
10	Т.24.10	325	2160	44,6
11	Т.24.11	325	2410	46
12	Т.24.12	325	2660	47,4
13	Т.24.13	325	2910	48,8
14	Т.24.14	325	3160	50,1
15	Т.24.15	377	1700	31,7
16	Т.24.16	377	1950	32,6
17	Т.24.17	377	2200	33,5
18	Т.24.18	377	2450	34,4
19	Т.24.19	377	2700	35,2
20	Т.24.20	377	2950	36,1
21	Т.24.21	377	3200	37,7
22	Т.24.22	377	1760	63
23	Т.24.23	377	2010	65
24	Т.24.24	377	2260	67
25	Т.24.25	377	2510	69
26	Т.24.26	377	2760	71
27	Т.24.27	377	3010	73
28	Т.24.28	377	3260	75
29	Т.24.29	426	1720	45,7
30	Т.24.30	426	1970	47,1
31	Т.24.31	426	2220	48,5
32	Т.24.32	426	2470	49,9
33	Т.24.33	426	2720	51,3
34	Т.24.34	426	2970	52,7
35	Т.24.35	426	3220	54
36	Т.24.36	480	1840	68,9
37	Т.24.37	480	2090	70,9
38	Т.24.38	480	2340	72,9
39	Т.24.39	480	2590	74,9
40	Т.24.40	480	2840	76,9
41	Т.24.41	480	3090	78,9
42	Т.24.42	480	3340	80,9
43	Т.24.43	530	1900	76,4
44	Т.24.44	530	2150	78,4
45	Т.24.45	530	2400	80,4
46	Т.24.46	530	2650	82,4
47	Т.24.47	530	2900	84,4
48	Т.24.48	530	3150	86,4
49	Т.24.49	530	3400	88,4
50	Т.24.50	630	1940	81,5
51	Т.24.51	630	2190	83,5
52	Т.24.52	630	2440	85,5
53	Т.24.53	630	2690	87,5
54	Т.24.54	630	2940	89,5
55	Т.24.55	630	3190	91,5
56	Т.24.56	630	3440	93,5

Заказать услугу

Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Галерея

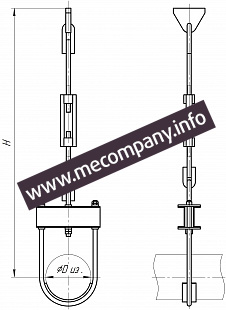

Опора подвесная жесткая Dн 273-530 мм Т24.00.00.000
