Опоры неподвижная двухупорная Dн 32-1420 мм ТС-660.00.00

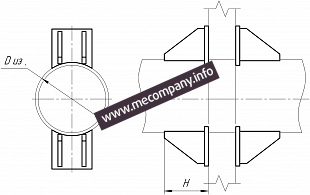

Опоры неподвижная двухупорная ТС-660 изготавливаются в соответствии с разработанными и утвержденными чертежами по серии 5.903-10 выпуск 7-95. Они применяются для трубопроводов тепловых сетей Ду=32-1420 мм. Опоры неподвижные двухупорные для трубопроводов ТС-660 состоят из 2-х упоров. Опоры ТС-660 используются только как неподвижные.

Ниже приведены основные технические характеристики неподвижных опор ТС-660 для теплосетевых трубопроводов:

№ п/п	Наименование	Д тр., мм	Высота упора, мм	Ширина упора, мм	Вес, кг
1	ТС-660.00.00	32	104	20	0,56
2	ТС-660.00.00-001	38	104	20	0,56
3	ТС-660.00.00-002	45	104	30	0,64
4	ТС-660.00.00-003	57	106	40	1,04
5	ТС-660.00.00-004	76	106	50	1,12
6	ТС-660.00.00-005	89	110	60	1,28
7	ТС-660.00.00-006	108	110	70-80	4,24
8	ТС-660.00.00-007	133	110	120	4,4
9	ТС-660.00.00-008	159	112	120	6,6
10	ТС-660.00.00-009	219	132	120	11,6
11	ТС-660.00.00-010	273	132	120	11,3
12	ТС-660.00.00-011	325	162	120	12,6
13	ТС-660.00.00-012	377	162	140	14,1
14	ТС-660.00.00-013	426	196	160	26,7
15	ТС-660.00.00-014	530	226	200	32,3
16	ТС-660.00.00-015	630	226	240	33,8
17	ТС-660.00.00-016	720	266	280	41,2
18	ТС-660.00.00-017	820	266	300	43,2
19	ТС-660.00.00-018	920	266	320	46
20	ТС-660.00.00-019	1020	286	360	52,8
21	ТС-660.00.00-020	1220	336	400	68,4
22	ТС-660.00.00-021	1420	336	500	75,6

Заказать услугу

Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Галерея

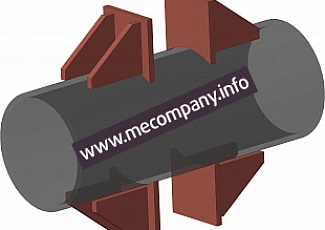

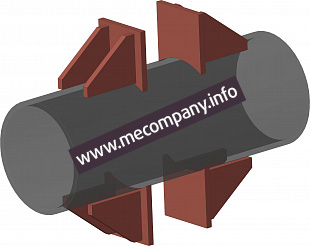

Опоры неподвижная двухупорная Dн 32-1420 мм ТС-660.00.00
