Опоры неподвижная хомутовая Dн 108-1020 мм ТС-669.00.00

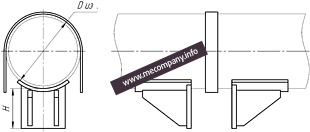

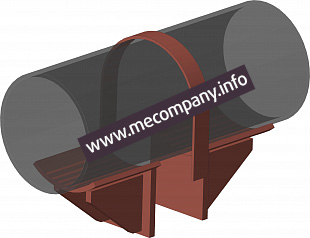

Опоры неподвижная хомутовая ТС-669 изготавливаются в соответствии с разработанными и утвержденными чертежами по серии 5.903-10 выпуск 7-95. Они применяются для трубопроводов тепловых сетей Ду=108-1020 мм. Опоры неподвижные хомтовые для трубопроводов ТС-669 состоят из 2-х упоров-подушек и хомута из листовой стали. Опоры ТС-669используются только как неподвижные.

Ниже приведены основные технические характеристики неподвижных опор ТС-669 для теплосетевых трубопроводов:

№ п/п	Наименование	Д тр., мм	Высота упора, мм	Ширина упора, мм	Вес, кг
1	ТС-669.00.00	108	115	70	3,5
2	ТС-669.00.00-001	133	117	80	3,8
3	ТС-669.00.00-002	159	137	90	5,1
4	ТС-669.00.00-003	219	137	120	9,6
5	ТС-669.00.00-004	273	167	120	12,1
6	ТС-669.00.00-005	325	200	120	12,1
7	ТС-669.00.00-006	377	226	140	15
8	ТС-669.00.00-007	426	230	160	23
9	ТС-669.00.00-008	530	270	200	28,6
10	ТС-669.00.00-009	630	270	240	38,1
11	ТС-669.00.00-010	720	270	280	45,6
12	ТС-669.00.00-011	820	270	300	49
13	ТС-669.00.00-012	920	270	320	53,5
14	ТС-669.00.00-013	1020	290	360	65,5
15	ТС-669.00.00-014	108	115	70	3,8
16	ТС-669.00.00-015	133	117	80	4,2
17	ТС-669.00.00-016	159	137	90	5,6
18	ТС-669.00.00-017	219	137	120	10
19	ТС-669.00.00-018	273	167	120	14,5
20	ТС-669.00.00-019	325	200	120	14,5
21	ТС-669.00.00-020	377	226	140	17,7
22	ТС-669.00.00-021	426	230	160	26
23	ТС-669.00.00-022	530	270	200	32
24	ТС-669.00.00-023	630	270	240	46,2
25	ТС-669.00.00-024	720	270	280	54,5
26	ТС-669.00.00-025	820	270	300	59
27	ТС-669.00.00-026	920	270	320	64,5
28	ТС-669.00.00-027	1020	290	360	78
