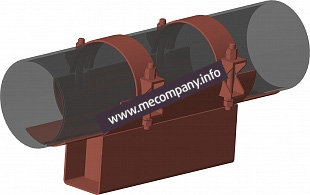

Опоры неподвижные бугельная с корпусом Dн 377-1420 мм ТС-671.00.00

Опоры неподвижная хомутовая ТС-671 изготавливаются в соответствии с разработанными и утвержденными чертежами по серии 5.903-10 выпуск 7-95. Они применяются для трубопроводов тепловых сетей Ду=377-1420 мм. Опоры неподвижные хомтовые для трубопроводов ТС-671 состоят из корпуса, подушки из листовой стали и 2-х комбинированных хомутов из круга и листа. Опоры ТС-671 используются только как неподвижные.

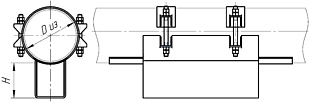

Ниже приведены основные технические характеристики неподвижных опор ТС-671 для теплосетевых трубопроводов:

№ п/п	Наименование	Д тр., мм	Высота, мм	Длина, мм	Вес, кг
1	ТС-671.00.00	377	100	340	34
2	ТС-671.00.00-001	377	150	340	37,4
3	ТС-671.00.00-002	377	200	340	40,8
4	ТС-671.00.00-003	426	100	340	45,4
5	ТС-671.00.00-004	426	150	340	49
6	ТС-671.00.00-005	426	200	340	52,4
7	ТС-671.00.00-006	530	100	340	63
8	ТС-671.00.00-007	530	150	340	68,4
9	ТС-671.00.00-008	530	200	340	73,9
10	ТС-671.00.00-009	630	100	340	69,6
11	ТС-671.00.00-010	630	150	340	75,3
12	ТС-671.00.00-011	630	200	340	80,8
13	ТС-671.00.00-012	720	100	680	144,8
14	ТС-671.00.00-013	720	150	680	159,4
15	ТС-671.00.00-014	720	200	680	173,7
16	ТС-671.00.00-015	820	100	680	164,5
17	ТС-671.00.00-016	820	150	680	178,8
18	ТС-671.00.00-017	820	200	680	192,5
19	ТС-671.00.00-018	920	100	680	199,5
20	ТС-671.00.00-019	920	150	680	213,3
21	ТС-671.00.00-020	920	200	680	227,1
22	ТС-671.00.00-021	1020	100	680	241,1
23	ТС-671.00.00-022	1020	150	680	258,2
24	ТС-671.00.00-023	1020	200	680	274,5
25	ТС-671.00.00-024	1220	100	680	298,1
26	ТС-671.00.00-025	1220	150	680	316,4
27	ТС-671.00.00-026	1220	200	680	334,7
28	ТС-671.00.00-027	1420	100	680	329,2
29	ТС-671.00.00-028	1420	150	680	348
30	ТС-671.00.00-029	1420	200	680	372,3
